Bouw van een SoundCard Interface-II voor Digitale Modes



Egbert, PA0EJH - 2009



Voor de digitale modes moeten wij de Transceiver en de PC met elkaar verbinden. Luidspreker en microfoon signaal van de transceiver moeten hiervoor naar de Line-in en Line-out van de soundcard in de PC worden gevoerd. Omschakelen van zenden naar ontvangen en CW gebeurt via de RS232 poort.

Zouden wij al deze signalen, rechtstreeks via kabels van transceiver naar de PC brengen, dan kunnen er een aantal nare situaties optreden. Al naar gelang de aarding tussen het chassis van PC en transceiver, kan door aardlussen brom op de modulatie ontstaan. Ook de werking van de RS232 poort kan verstoord raken en erger nog, de RS232 poort kan defect raken.

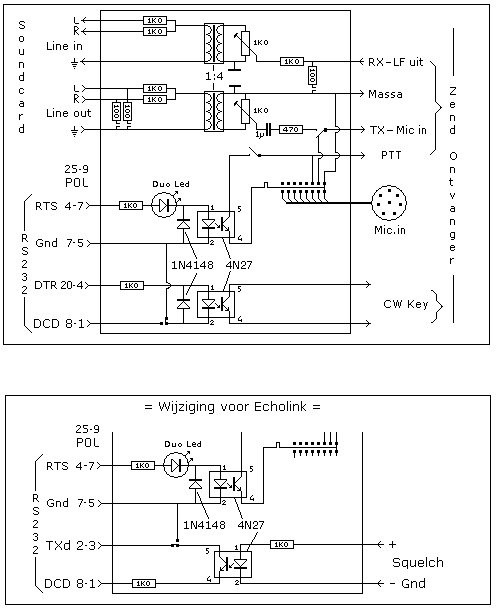

In de getekende Interface worden alle verbindingen galvanisch van elkaar gescheiden. De audiosignalen tussen transceiver en PC zijn door trafo's gescheiden en de RS232 stuursignalen door optocouplers.

De kabels worden vast met de Interface verbonden en aan de Transceiver- en PC-zijde van stekers voorzien. Op de Interface zit een schakelaar voor Phone/Digitale mode gebruik en een steker waarop de microfoon wordt aangesloten. Als de schakelaar in de stand Phone staat, is de microfoon op de transceiver aangesloten en is de PTT lijn aan de PC kant onderbroken. De steker is verbonden met een soldeerveldje om de bedrading te kunnen aanpassen aan verschillende transceivers.

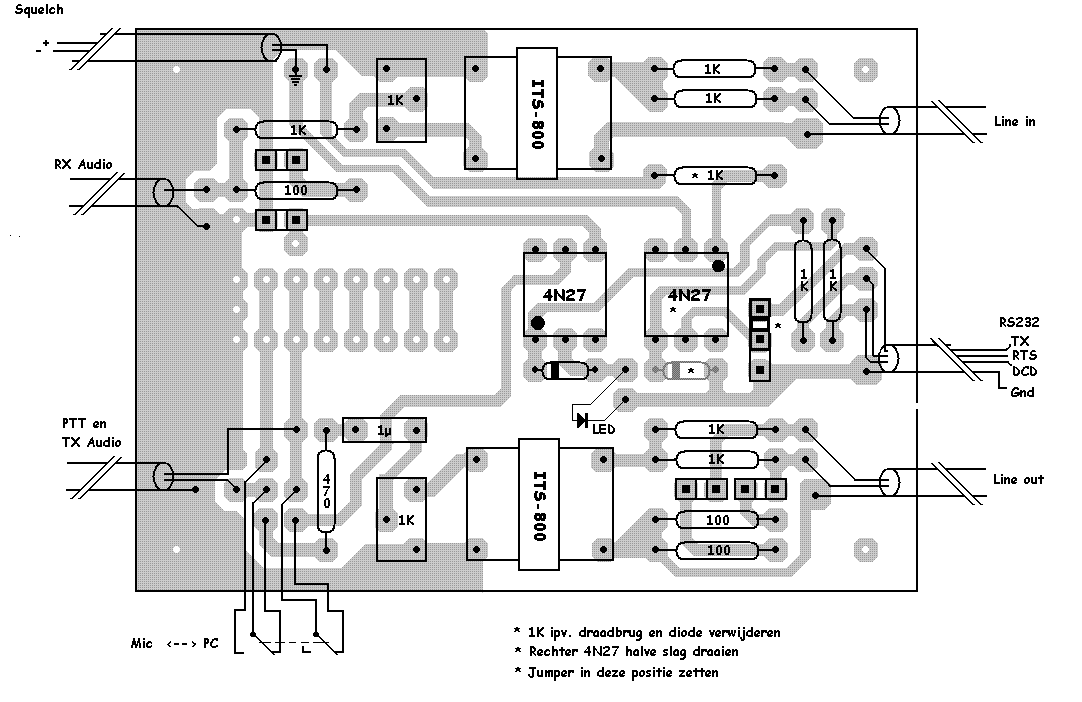

Inmiddels is dit de 2e Versie van de interface, de trafo's waren op en ik heb een vervanger gevonden die andere afmetingen heeft en heb daarvoor de print moeten aanpassen. Ook is er nu een voorziening om deze interface voor Echolink in Sysop Mode te gebruiken. Door een optocoupler om te draaien kan de squelch van de transceiver worden gebruikt om Echolink te starten. Wanneer de squelch open is wordt d.m.v van TxD de Dcd ingang hoog gemaakt en zal Echolink het ontvangeraudio relayeren en op de DTMF tonen reageren. Dit werkt beter dan de Vox-voorziening in Echolink.

Met de potmeters kan voor zenden en ontvangen indien nodig het audioniveau worden bijgesteld. Ben u ervan bewust dat andere programma's die de soundcard gebruiken de mixerinstellingen van de soundcard kunnen wijzigen.

De RS232 RTS lijn stuurt de PTT aan en de DTR lijn de Key voor CW. In de meeste programma's zoals MIXW kun je deze RS232 poortlijnen voor een bepaalde functie configureren.

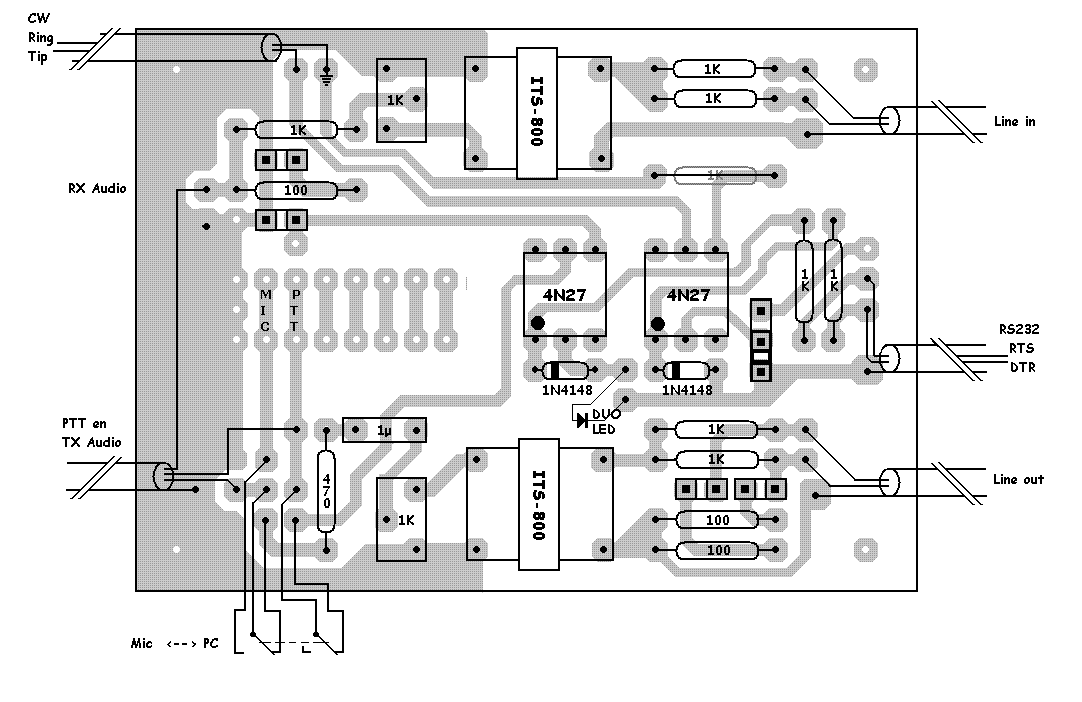

Een DuoLed geeft de toestand van het Interface aan en is rood als de PC de zender inschakelt en groen tijdens ontvangst. De print is klein gehouden en past in een Teko behuizing Type 2A. De maten zijn: LxBxH = 72x57x27 mm. Uiteraard bent u vrij in het kiezen van de behuizing, maar let er wel op dat de galvanische scheiding gehandhaafd blijft! Om deze reden heb ik de kabels naar de PC vast met de print verbonden en hebben ze geen enkele verbinding met de behuizing.



Wanneer u de Interface in de microfoonleiding wilt opnemen, moet op het interface een microfoonconnector zitten en zal de behuizing Teko 2B meer ruimte geven; een meeraderige kabel gaat dan van de Interface naar de microfoonplug van uw transceiver. Heeft de microfoonplug ook een audio-uitgang, dan heeft u geen extra kabel nodig, anders moet u een extra audiokabel naar de audio-uitgang van de transceiver brengen.

Gebruik voor de bekabeling van de interface naar de souncdard afgeschermde kabel en 3,5mm stereo pluggen. Gebruik vooral geen Mono pluggen, omdat die altijd een kortsluiting op een stereo in- of uitgang maken. Voor een ingang is dat geen probleem, maar wel voor een uitgang, zeker als u de speakeruitgang van de soundcard gebruikt.



Hindernissen



Audio uit de Transceiver



Voor de ontvangst van digitale modes hebben wij het LF signaal van de ontvanger nodig. Meestal gebruiken wij de luidspreker uitgang, waardoor de ingebouwde speaker niet meer werkt. Bouw een speaker in de Interface of maak er een extra uitgang op. Vaak hebben de wat nieuwere transceivers een Data- of Accessoirestekker met PTT, een LF in- en LF uitgang die een paar honderd mV afgeeft. Dit is meestal genoeg voor de Line ingang en de jumper Audio-in op de interface moet worden verwijderd, omdat deze uitgang meestal een impedantie van een paar honderd Ohm heeft.



Ptt-aarde



Er zijn transceivers waar de PTT lijn een aparte aarde-aansluiting heeft, daarom is de PTT aarde d.m.v een jumper van de aarde los te koppelen.
